Современные промышленные, медицинские и лабораторные системы всё чаще зависят от точных сенсорных технологий. Одним из ключевых элементов таких систем являются датчики энкодеры — устройства, преобразующие механическое движение в электрический сигнал. Они используются для определения положения, скорости, угла поворота и направления вращения в приводах, моторах, медицинских установках и роботизированных системах.
Стабильная работа энкодеров обеспечивает высокую точность координатных измерений, синхронизацию движущихся механизмов и корректную работу автоматизированных линий. Однако из-за постоянных нагрузок, вибраций, загрязнений или электрических перегрузок энкодеры могут выходить из строя. Ремонт датчиков энкодеров и восстановление требуют специализированных знаний и оборудования.
1. Назначение и классификация энкодеров
Энкодеры — это датчики обратной связи, преобразующие механическое движение в цифровой или аналоговый электрический сигнал, пропорциональный угловому или линейному смещению.
Существует два основных типа энкодеров:
-
Инкрементальные (относительные) — фиксируют относительное перемещение, формируя импульсы при каждом изменении угла или позиции.
-
Абсолютные — определяют конкретное положение в пространстве, передавая уникальный код для каждой точки измерения.
Также различают:
-
Оптические энкодеры — работают на основе считывания светового потока через кодовый диск.
-
Магнитные — используют магнитные поля и датчики Холла.
-
Емкостные и индуктивные — применяются в условиях высокой запыленности и вибрации.
В медицинской технике энкодеры широко применяются в МРТ, КТ, рентгеновских комплексах, микроскопах, хирургических роботах, а также в системах позиционирования лабораторных анализаторов.
2. Конструкция и принцип действия энкодеров
Типичный оптический энкодер состоит из следующих элементов:
-
Роторный диск (кодовый диск) — вращающийся элемент с нанесёнными прозрачными и непрозрачными участками, образующими кодовую дорожку.
-
Источник света (светодиод или лазер) — создаёт оптический поток, проходящий через диск.
-
Фотоприёмник — регистрирует изменения светового потока и преобразует их в электрические импульсы.
-
Электронная плата — усиливает сигналы, формирует импульсы и передаёт данные в систему управления.
-
Корпус и подшипниковая группа — обеспечивают механическую защиту и стабильное вращение диска.
У магнитных энкодеров в качестве кодового диска используется магнитное кольцо с чередующимися полюсами, а датчики Холла улавливают изменение магнитного поля при вращении.
3. Основные причины выхода энкодеров из строя
Несмотря на высокую надёжность, энкодеры подвержены влиянию ряда факторов. Наиболее распространённые причины неисправностей:
-
Механические повреждения
-
износ подшипников;
-
деформация оси или корпуса;
-
повреждение кодового диска.
-
-
Загрязнение оптической системы
-
попадание пыли, влаги, масел;
-
образование конденсата;
-
оседание частиц металла или смазки.
-
-
Электрические сбои
-
перепады напряжения;
-
пробой стабилизирующих элементов;
-
нарушение экранирования кабелей.
-
-
Ошибки монтажа и эксплуатации
-
несоосность при установке;
-
чрезмерная нагрузка на вал;
-
использование неоригинальных кабелей и разъёмов.
-
-
Температурные и вибрационные воздействия
-
перегрев корпуса;
-
разрушение пайки и отслоение дорожек на плате.
-
4. Диагностика неисправностей энкодеров
Процесс диагностики начинается с визуального осмотра, проверки целостности корпуса, разъёмов, состояния подшипников и проводки. Затем выполняется функциональная проверка и анализ сигнала.
Основные методы диагностики:
-
Осциллографический анализ.
Позволяет проверить форму импульсов и их синхронизацию. Нарушение формы или фазы сигналов говорит о сбое в оптической системе. -
Проверка питания и уровней напряжения.
Выполняется измерение напряжения на выводах энкодера и контроль потребляемого тока. -
Тестирование подшипникового узла.
Измеряется биение вала и радиальный люфт. -
Оптическая инспекция.
Используется микроскоп или эндоскоп для оценки состояния кодового диска и фотоприёмника. -
Электронная диагностика платы.
Проверяются цепи стабилизации, микроконтроллер, фильтрующие конденсаторы и оптопары. -
Функциональная проверка под нагрузкой.
Энкодер устанавливается на стенд, имитирующий работу привода, и фиксируется стабильность сигнала на разных скоростях вращения.

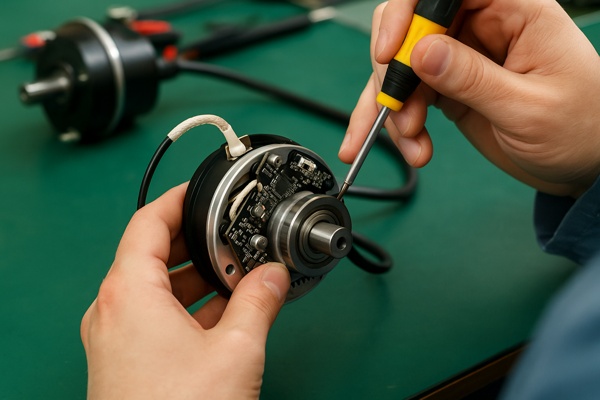

5. Этапы ремонта датчиков энкодеров
Ремонт энкодеров выполняется поэтапно и требует точности. Процесс включает:
-
Демонтаж и очистку.
Корпус вскрывается в антистатических условиях, удаляются загрязнения с оптических и электронных элементов. -
Проверка и восстановление механики.
Заменяются подшипники, вал, сальники, выполняется центровка диска. -
Ремонт или замена оптического узла.
Устанавливаются новые фотоприёмники и светодиоды, производится регулировка расстояния и угла. -
Ремонт электронной платы.
Восстанавливаются дорожки, заменяются резисторы, транзисторы, стабилизаторы, микросхемы. -
Калибровка и тестирование.
После сборки энкодер проверяется на точность выдачи импульсов, синхронизацию фаз и амплитуду сигналов. -
Финальные испытания.
Устройство тестируется при различных скоростях вращения, температуре и вибрации.
6. Типичные ошибки при ремонте энкодеров
Неквалифицированное вмешательство часто приводит к необратимым последствиям. Основные ошибки:
-
вскрытие корпуса без антистатической защиты;
-
повреждение зеркального слоя кодового диска;
-
нарушение соосности оптического узла;
-
применение неподходящих смазок;
-
переполюсовка питания при проверке;
-
замена элементов без последующей калибровки.
Профессиональный ремонт требует специализированного инструмента: антистатического рабочего места, микрометрического оборудования, оптических стендов и программных комплексов для тестирования.
7. Калибровка и настройка энкодеров
После восстановления механической и электронной частей необходимо провести точную калибровку.
Основные процедуры настройки:
-
Определение нулевой позиции и фазы импульсов.
-
Настройка уровня оптического потока.
-
Балансировка сигнала каналов A и B.
-
Проверка синхронизации сигнала с управляющим устройством.
-
Тестирование шумовых характеристик.
Калибровка осуществляется с использованием специализированных программных средств и эталонных датчиков, позволяющих точно измерять фазовые сдвиги и параметры амплитуды.
8. Особенности ремонта энкодеров в медицинской и лабораторной технике
В медицинской аппаратуре энкодеры применяются в системах, где крайне важна точность позиционирования:
-
столы МРТ и КТ;
-
механизмы линейного перемещения датчиков;
-
хирургические микроскопы;
-
дозирующие насосы;
-
роботизированные руки и анализаторы.
Ремонт таких датчиков требует соблюдения санитарных норм, работы в антистатической среде и проверки безопасности электрических цепей.
9. Нормативная база и требования к ремонту
Работы по техническому обслуживанию и ремонту энкодеров регулируются рядом нормативных документов:
-
ГОСТ Р 50444-92 — безопасность медицинских электрических приборов;
-
ГОСТ ISO 9001 и ISO 13485 — система менеджмента качества при производстве и обслуживании медицинских изделий;
-
ТР ТС 010/2011 — технический регламент о безопасности машин и оборудования;
-
ГОСТ Р 52230-2004 — требования к электромагнитной совместимости.
Соблюдение этих стандартов обеспечивает надёжность и безопасность работы оборудования после ремонта.
10. Профилактическое обслуживание энкодеров
Регулярное техническое обслуживание позволяет продлить срок службы датчиков и снизить риск аварий.
Профилактика включает:
-
очистку корпуса и оптических элементов;
-
проверку герметичности разъёмов;
-
смазку подшипников;
-
контроль напряжения питания;
-
проверку формы и уровня сигналов.
Рекомендуемая периодичность ТО — не реже одного раза в 12 месяцев при нормальных условиях эксплуатации и раз в 6 месяцев при интенсивной работе.
11. Современные технологии восстановления энкодеров
С развитием прецизионной электроники ремонт энкодеров становится всё более точным и стандартизированным. Применяются следующие технологии:
-
3D-печать корпусов и держателей — для замены повреждённых механических деталей;
-
лазерная пайка микрокомпонентов;
-
термовакуумная очистка оптических элементов;
-
восстановление дорожек плат методом напыления меди;
-
цифровое моделирование сигналов для тестирования без реального двигателя.
Эти методы позволяют добиваться параметров, близких к заводским, даже у сложных моделей энкодеров.
12. Организация сервиса и технической поддержки
Компетентный сервисный центр, например «Мастер ЛАБ», выстраивает процесс обслуживания энкодеров по инженерным стандартам:
-
Приёмка устройства и регистрация дефекта.
-
Проведение лабораторной диагностики.
-
Оценка экономической целесообразности ремонта.
-
Восстановительные работы.
-
Испытания и выдача технического заключения.
Такой подход позволяет минимизировать простой оборудования и повысить надёжность его дальнейшей эксплуатации.
13. Экономические и эксплуатационные аспекты
Ремонт энкодеров зачастую оказывается экономически выгоднее полной замены, особенно в случае дорогостоящих импортных моделей.
Преимущества восстановления:
-
снижение затрат на 40–70%;
-
сокращение времени простоя;
-
возможность модернизации устройства;
-
адаптация под отечественные системы управления.
Однако при сильном повреждении или деградации оптических элементов предпочтительнее замена на новый датчик.
14. Заключение
Датчики энкодеры являются неотъемлемой частью современных автоматизированных систем. Их исправность определяет точность и стабильность работы оборудования в промышленности, медицине и научных исследованиях.
Ремонт энкодеров — это комплекс инженерных операций, требующих высокой квалификации, точных измерений и соблюдения стандартов безопасности. Правильная диагностика, профессиональная калибровка и профилактическое обслуживание позволяют продлить срок службы устройств и сохранить их метрологическую точность.
Организации, работающие в сфере технического сервиса, такие как «Мастер ЛАБ», обеспечивают квалифицированное восстановление и поддержку подобного оборудования, что способствует бесперебойной работе производственных и медицинских комплексов.
